โรตามิเตอร์ท่อโลหะ SR41 Manufacturers

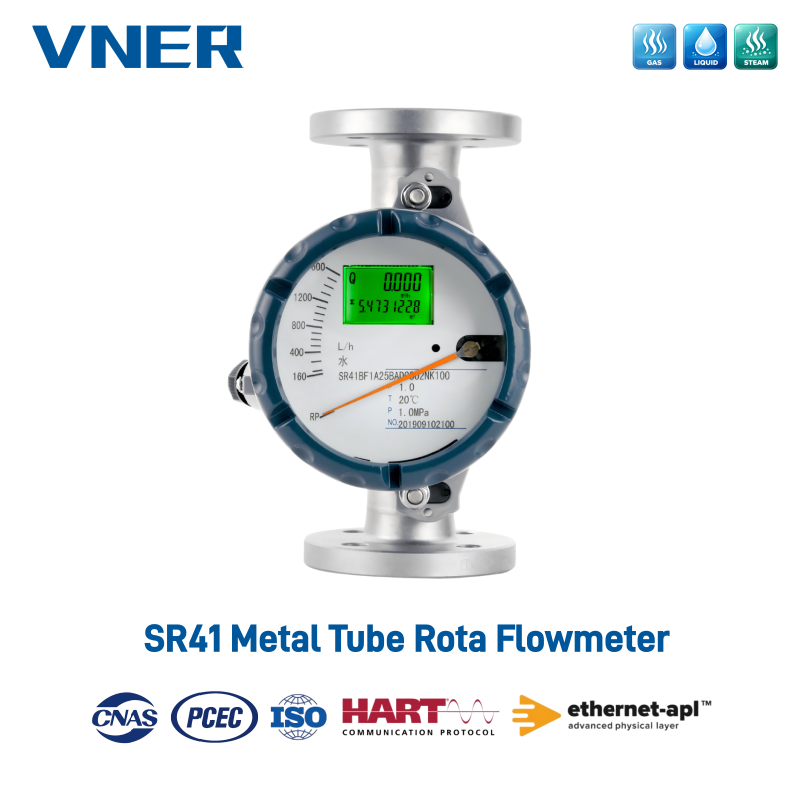

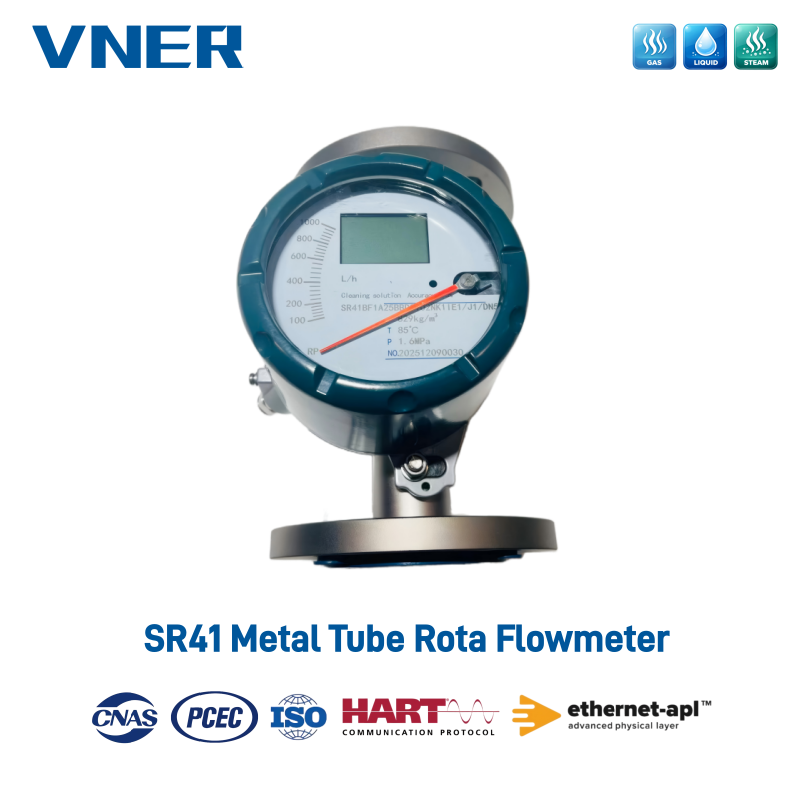

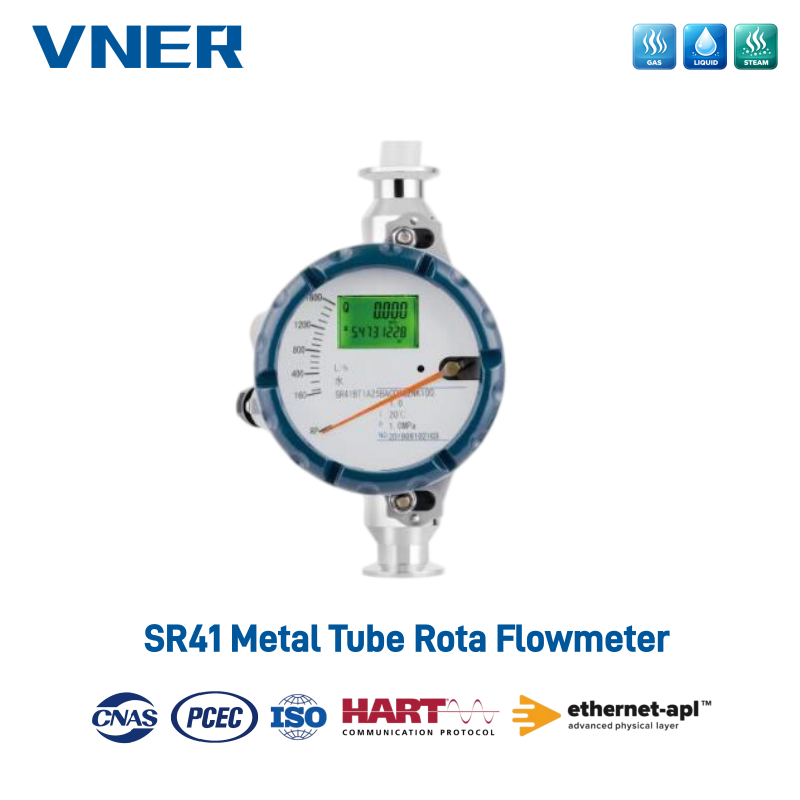

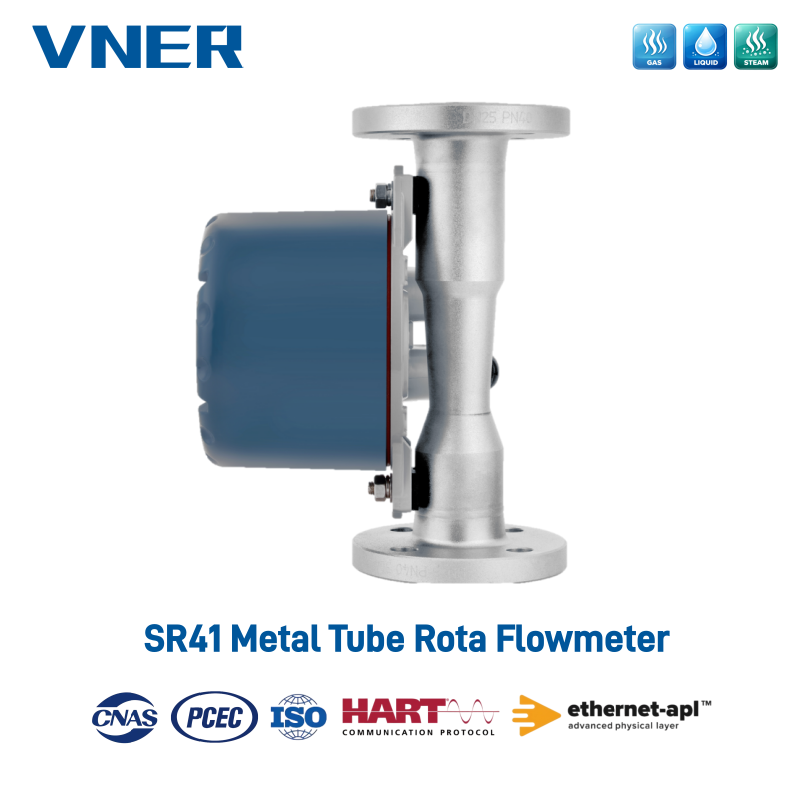

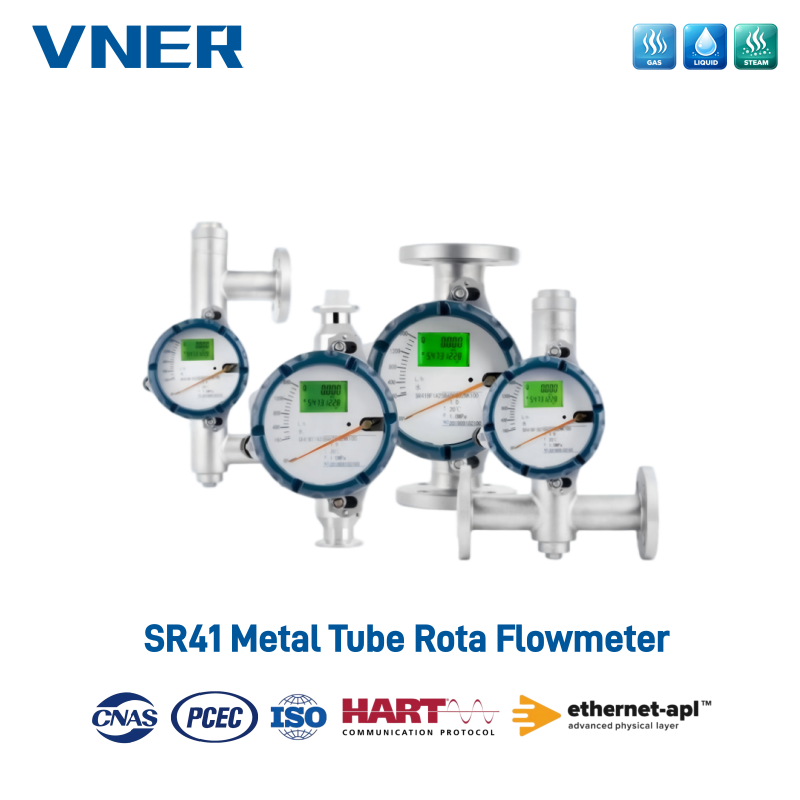

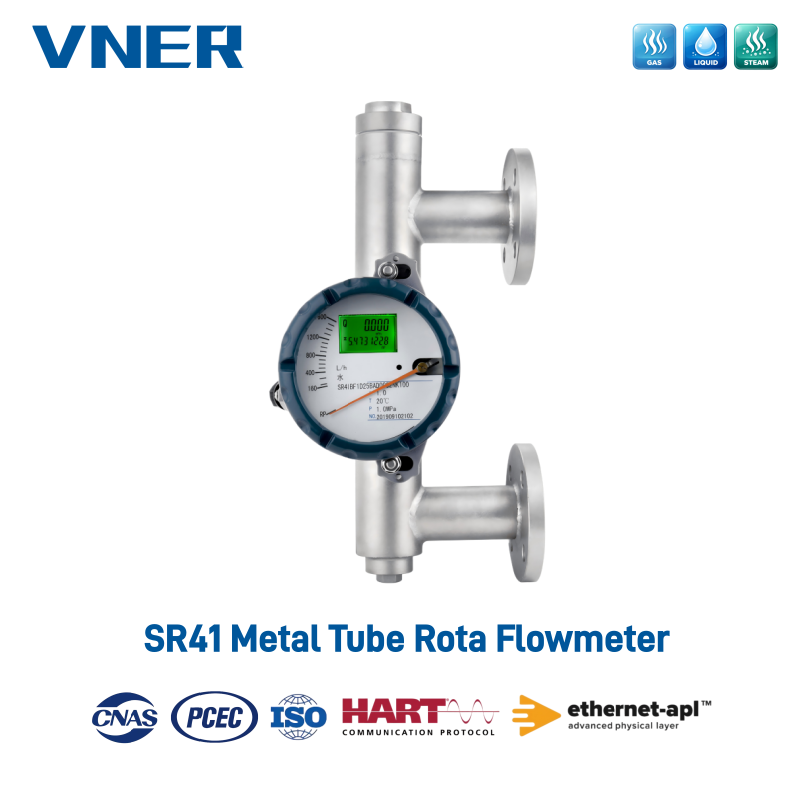

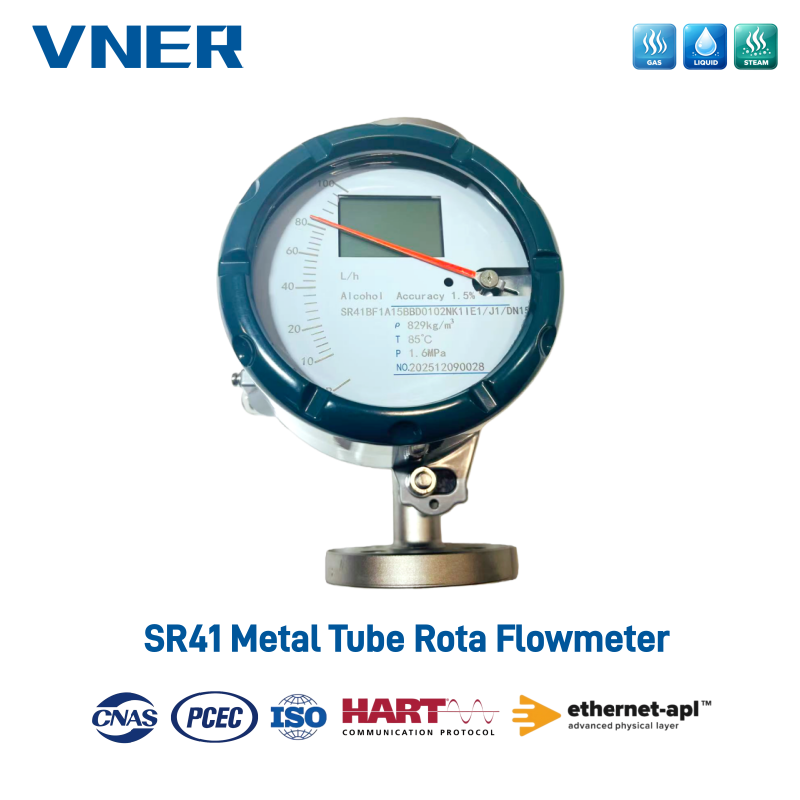

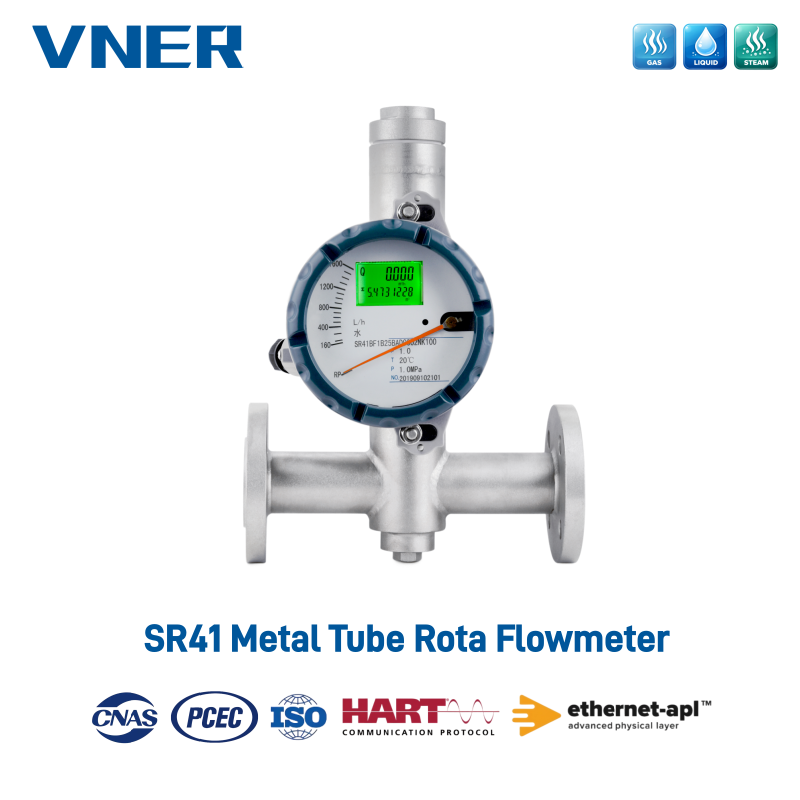

The SR41 Rotameter is an all-metal Variable Area (VA) flowmeter designed for accurate measurement of liquids, gases, and steam. มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ รวมถึงน้ำมันและก๊าซ การแปรรูปทางเคมี โลหะวิทยา การผลิตกระแสไฟฟ้า อาหารและเครื่องดื่ม ยารักษาโรค และเยื่อและกระดาษ

Rotameter SR41 มีโครงสร้างเป็นโลหะทั้งหมดพร้อมท่อวัดรูปทรงกรวยที่ขึ้นรูปในตัว ให้ความแข็งแรงเชิงกลที่ยอดเยี่ยม ความเสถียรในระยะยาว และความต้านทานต่อความเค้นในกระบวนการ การออกแบบตัวบ่งชี้แบบโมดูลาร์และชาญฉลาด ผสมผสานกับขนาดที่กะทัดรัดและระยะลอยที่สั้น ช่วยให้มั่นใจในการวัดที่เชื่อถือได้แม้ในการติดตั้งที่มีพื้นที่จำกัด

ด้วยโปรไฟล์การสูญเสียแรงดันต่ำ ความสามารถในอุณหภูมิสูงและแรงดันสูง และการใช้วัสดุที่ทนต่อการกัดกร่อนอย่างกว้างขวาง SR41 Rotameter จึงเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการทำงานที่รุนแรงและตัวกลางที่มีฤทธิ์รุนแรง ระบบส่งผ่านแบบแม่เหล็กที่พัฒนาขึ้นใหม่ช่วยให้มั่นใจได้ถึงสัญญาณเอาท์พุตที่เสถียร ขณะเดียวกันก็รักษาการแยกส่วนอย่างสมบูรณ์ระหว่างห้องตรวจวัดและหน่วยบ่งชี้หรือหน่วยส่งสัญญาณ

• Rotameter พื้นที่แปรผันโลหะทั้งหมดสำหรับการวัดของเหลว ก๊าซ และไอน้ำ

• ท่อวัดทรงกรวยขึ้นรูปชิ้นเดียวเพื่อเพิ่มความทนทานทางกล

• การออกแบบตัวบ่งชี้อัจฉริยะแบบแยกส่วนเพื่อการกำหนดค่าที่ยืดหยุ่น

• โครงสร้างกะทัดรัดพร้อมช่วงชักสั้นและพื้นที่การติดตั้งลดลง

• Low pressure loss for improved system efficiency

• การส่งสัญญาณแม่เหล็กขั้นสูงเพื่อเอาต์พุตสัญญาณที่เสถียรและเชื่อถือได้

• ออกแบบมาสำหรับการใช้งานที่มีอุณหภูมิสูงและแรงดันสูง

• วัสดุที่ทนต่อการกัดกร่อนเหมาะสำหรับสื่อที่มีฤทธิ์รุนแรงและรุนแรง

• Intelligent LCD display supporting:

• Instantaneous and totalized flow indication

• เอาต์พุตอะนาล็อก 4–20 mA

• สลับสัญญาณเอาท์พุต

• High and low alarm functions

• HART communication protocol

• ตัวเลือกแหล่งจ่ายไฟหลายแบบ: 24 VDC หรือใช้พลังงานจากแบตเตอรี่

• การแก้ไขหลายขั้นตอนสำหรับความหนืด ความหนาแน่น อุณหภูมิ และความดัน

• มีตัวเลือกตัวกรองแม่เหล็กหรือฉนวนกันความร้อน / แจ็คเก็ตทำความร้อนตามคำขอ

• สื่อที่วัดได้: แก๊ส / ของเหลว / ไอน้ำ

• ระดับความแม่นยำ: คลาส 1.5 / คลาส 2.5

• อัตราส่วนช่วงการไหล: 20:1

• เส้นผ่านศูนย์กลางที่กำหนด:DN15 ถึง DN100 (15–100 มม.)

• แรงดันใช้งานสูงสุด:

  1.6 เมกะปาสคาล / 2.5 เมกะปาสคาล / 4.0 เมกะปาสคาล /

  คลาส 150 / คลาส 300 / คลาส 600 / คลาส 900

• ช่วงการวัดการไหล:

• น้ำ (20 °C): 2.5 ถึง 100,000 ลิตร/ชม

• อากาศ (0.1 MPa, 20 °C): 0.07 ถึง 1,000 ลบ.ม./ชม.

• ความหนืดที่ใช้บังคับ:

• DN15: ≤ 5 มิลลิปาสคาล·วินาที

• DN25–DN100: ≤ 350 มิลลิปาสคาล·วินาที

• หลักการวัด: พื้นที่แปรผัน (VA)

• ประเภทท่อวัด: ท่อโลหะทรงกรวย

• การไล่ระดับสเกล: ปรับเทียบตามหน่วยการไหลที่เลือก
