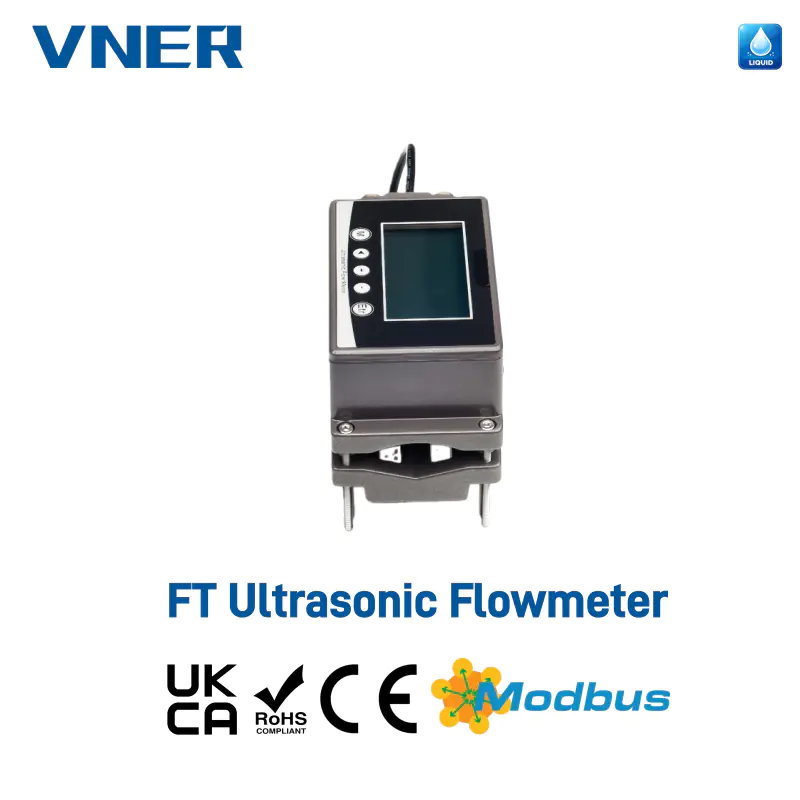

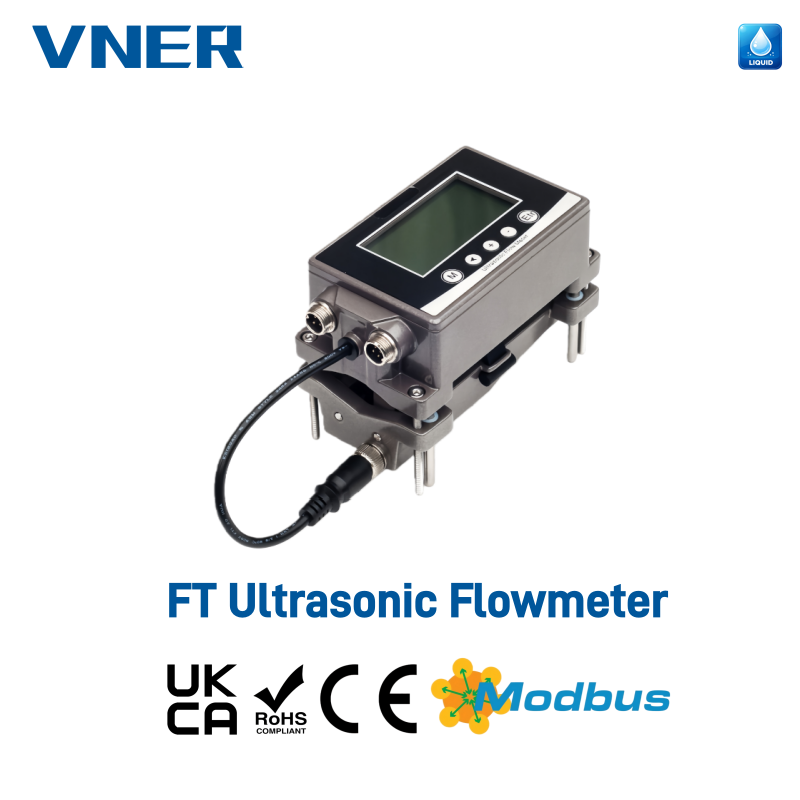

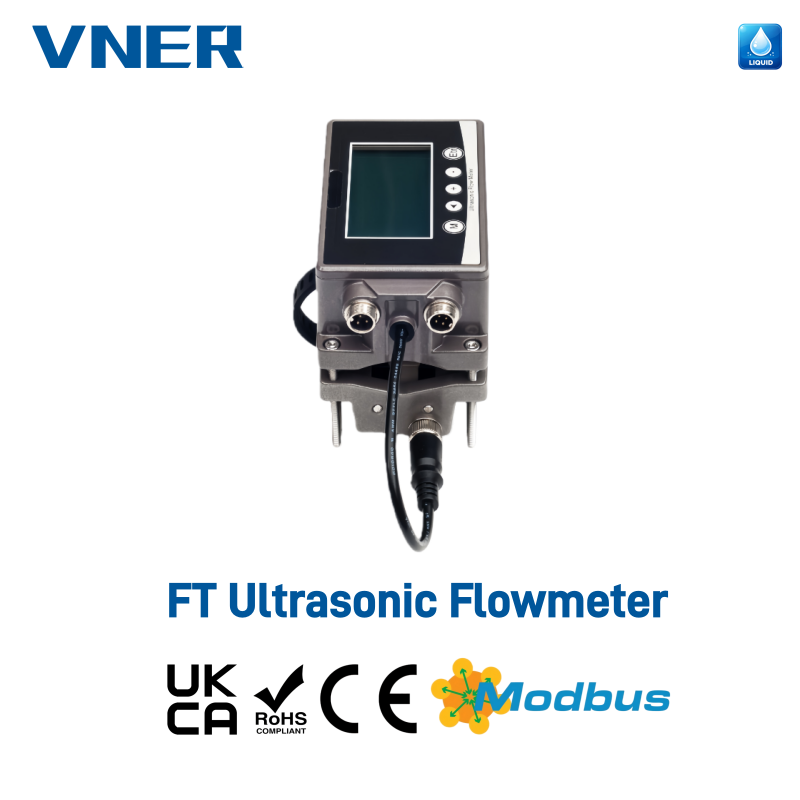

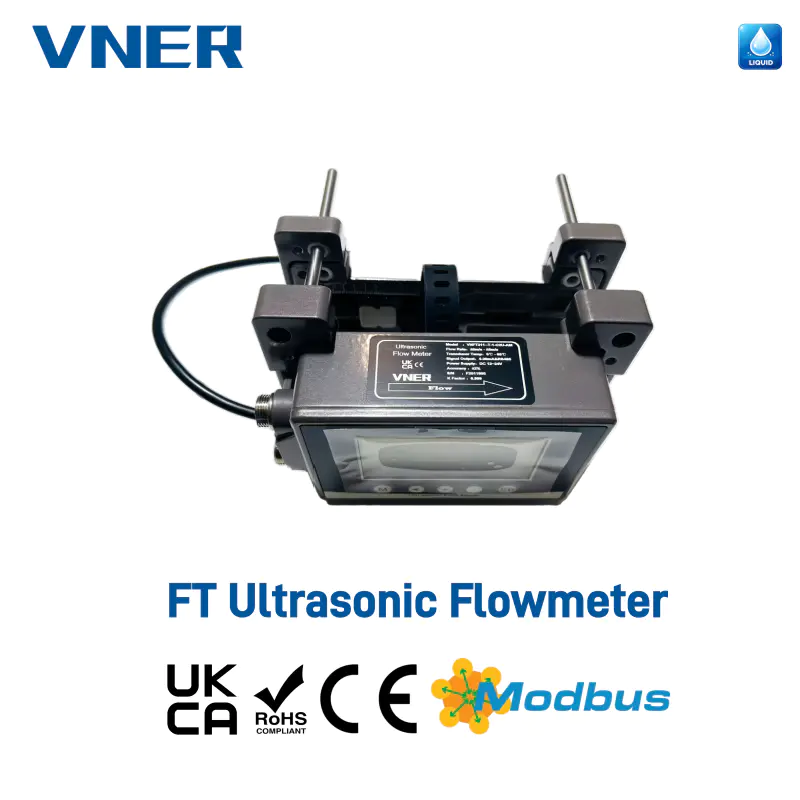

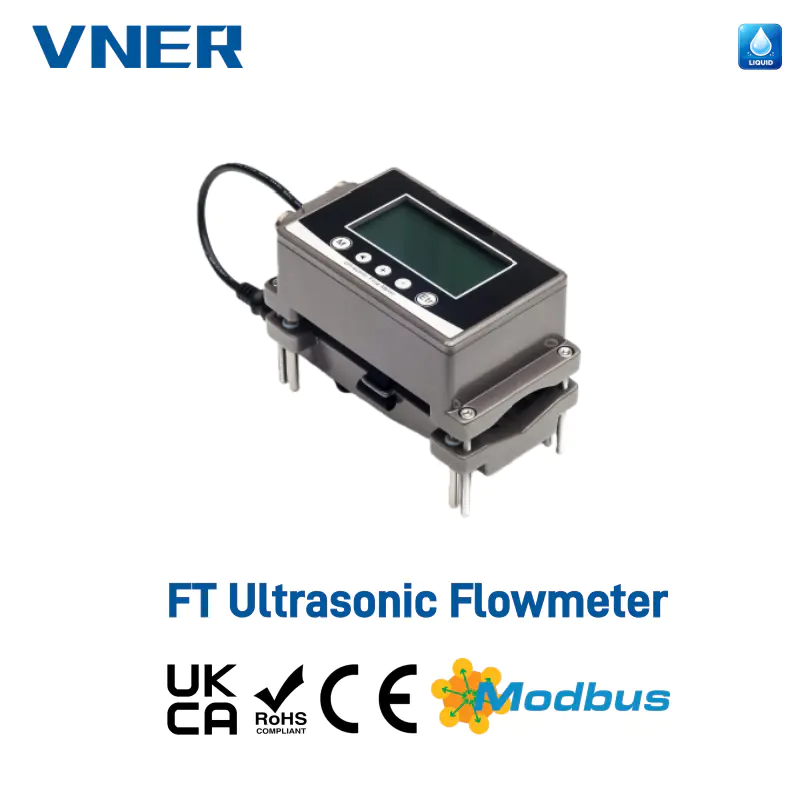

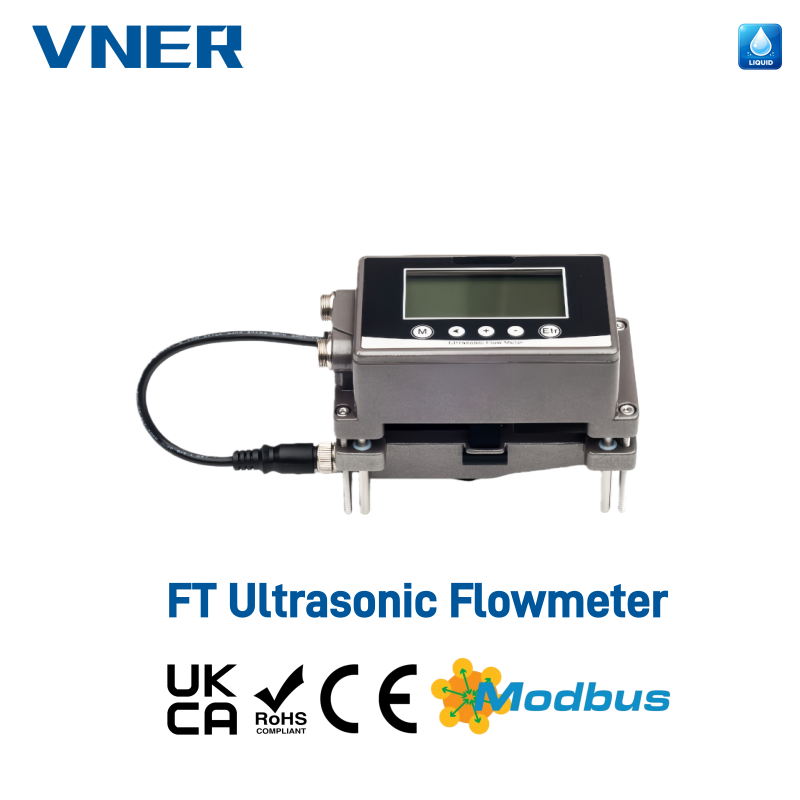

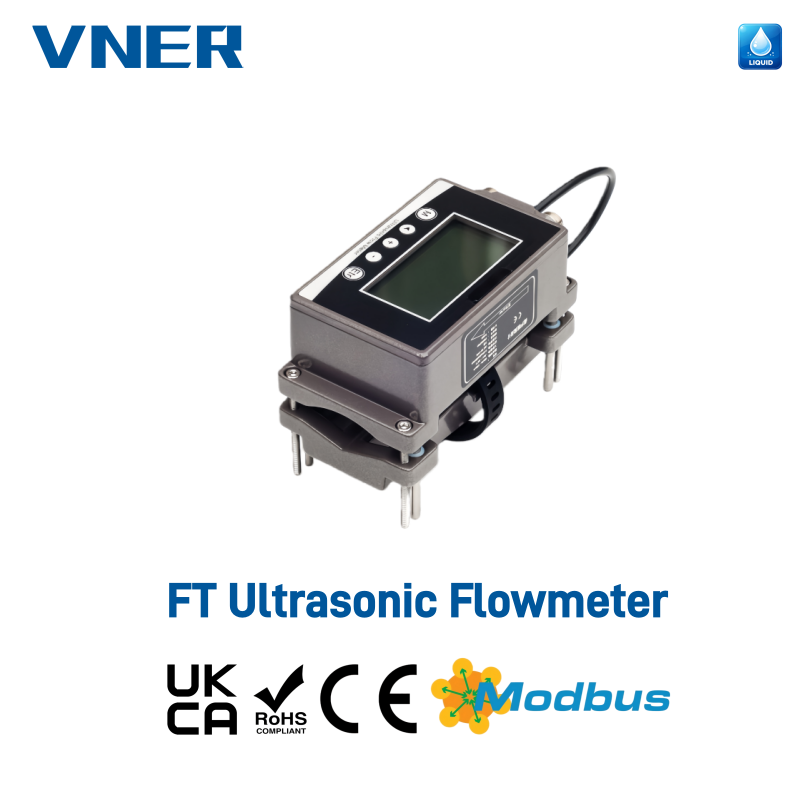

VNFT211 เครื่องวัดอัตราการไหลแบบอัลตราโซนิกแบบหนีบ

โซลูชันขนาดท่อขนาดเล็ก (DN15–DN65)

หลักการทำงาน

เครื่องวัดอัตราการไหลล้ำเสียง VNFT211 ทำงานโดยยึดตาม หลักการวัดอัลตราโซนิกเวลาขนส่ง . ทรานสดิวเซอร์อัลตราโซนิคแบบหนีบภายนอกสองตัวติดตั้งอยู่ที่พื้นผิวด้านนอกของท่อ โดยการส่งและรับสัญญาณอัลตราโซนิกต้นน้ำและปลายน้ำผ่านผนังท่อและตัวกลางของเหลว เครื่องมือจะคำนวณความแตกต่างของเวลาที่เกิดจากความเร็วการไหลของของไหล
ส่วนต่างของเวลานี้เป็นสัดส่วนโดยตรงกับอัตราการไหล ช่วยให้วัดการไหลได้อย่างแม่นยำ โดยไม่ต้องสัมผัสโดยตรงกับตัวกลางของกระบวนการ .

เนื่องจากเป็นโซลูชันการวัดที่ไม่รบกวน VNFT211 จึงขจัดการสูญเสียแรงดัน หลีกเลี่ยงความเสี่ยงในการปนเปื้อน และรับประกันการทำงานของระบบอย่างต่อเนื่อง

การออกแบบแคลมป์ออนที่ไม่ก้าวก่าย

• การติดตั้งแบบหนีบภายนอกโดยไม่ต้องตัดท่อหรือหยุดกระบวนการ

• ไม่ต้องสัมผัสกับตัวกลางของเหลว ขจัดการสูญเสียแรงดันและความเสี่ยงในการปนเปื้อน

• เหมาะสำหรับโครงการปรับปรุงและระบบปฏิบัติการต่อเนื่อง

การติดตั้งที่รวดเร็วและใช้งานง่าย

• การติดตั้งและการว่าจ้างสามารถทำได้ภายในไม่กี่นาที

• ไม่ต้องใช้เครื่องมือพิเศษหรือดัดแปลงไปป์ไลน์

• ลดต้นทุนแรงงานและการหยุดทำงานลงอย่างมาก

การกำหนดค่าที่ยืดหยุ่นและความเข้ากันได้ในวงกว้าง

• ชุดเซ็นเซอร์อเนกประสงค์หนึ่งชุดรองรับท่อทุกขนาดภายในช่วงการวัด

• เข้ากันได้กับ ท่อโลหะ และ ท่อพลาสติกแข็ง (พีวีซี, พีพี, พีวีดีเอฟ)

• เหมาะสำหรับท่อ DN15–DN65

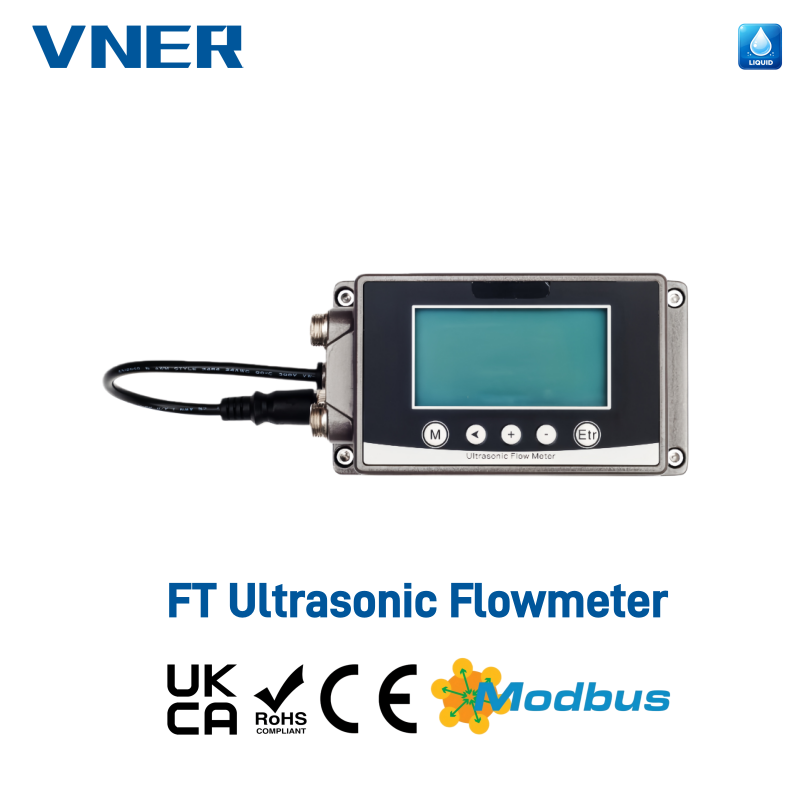

จอแสดงผลที่ชัดเจนและให้ข้อมูล

• จอ LCD ความละเอียดสูง 256 × 128

• แสดงอัตราการไหล การไหลสะสม ข้อมูลสถานะ และการเตือน

• การอ่านค่าการไหลสามารถตรวจสอบได้โดยตรงที่ไซต์งาน

ความสามารถในการวัดพลังงาน (อุปกรณ์เสริม)

• สามารถกำหนดค่าเป็น เครื่องวัดพลังงานความเย็น/ความร้อนอัลตราโซนิก (บีทียูมิเตอร์)

• รองรับการติดตามและการจัดการการใช้พลังงาน

• เหมาะสำหรับงาน HVAC น้ำเย็น และงานทำความร้อน

การสื่อสารและผลผลิตทางอุตสาหกรรม

• มาตรฐาน เอาต์พุตอะนาล็อก 4–20 mA

• โมดบัส RS485 การสื่อสารเพื่อบูรณาการกับระบบ PLC และ DCS

• เอาต์พุตพัลส์เสริม (OCT) และเอาต์พุตแจ้งเตือนรีเลย์

• ช่วยให้สามารถติดตามระยะไกล การเก็บข้อมูล และการวิเคราะห์ประสิทธิภาพได้

ประสิทธิภาพทางอุตสาหกรรมที่เชื่อถือได้

• ค่าตัดความเร็วต่ำจากโรงงานที่ 0.08 ม./วินาที เพื่อหลีกเลี่ยงการอ่านค่าผิดพลาด

• เวลาตอบสนองที่รวดเร็วปรับได้ตั้งแต่ 0.5 ถึง 60 วินาที

• การจัดเก็บข้อมูลระยะยาวพร้อมการสำรองข้อมูล EEPROM (มากกว่า 10 ปี)

• ออกแบบมาเพื่อการทำงานที่มั่นคงในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

การใช้งานทั่วไป

• ระบบประปาและจำหน่ายน้ำ

• HVAC น้ำเย็นและวงจรทำความร้อน

• การตรวจสอบการใช้พลังงาน

• การวัดปริมาณน้ำในกระบวนการอุตสาหกรรม

• โครงการปรับปรุงที่มีพื้นที่ติดตั้งจำกัด
