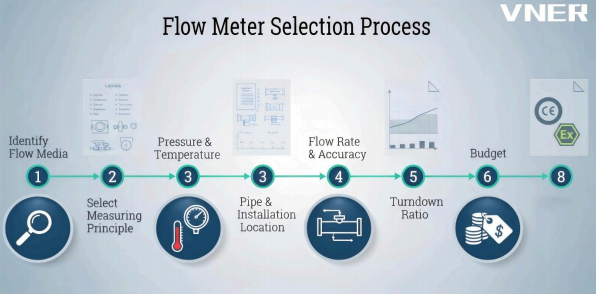

กระบวนการเลือกโฟลว์มิเตอร์: จากการใช้งานไปจนถึงการจับคู่ที่สมบูรณ์แบบ

การเลือกเครื่องวัดอัตราการไหลที่เหมาะสมไม่ได้เป็นเพียงการเลือกเครื่องมือวัดเท่านั้น แต่ยังเกี่ยวกับการรับรองความน่าเชื่อถือของกระบวนการ ความแม่นยำในการวัด และประสิทธิภาพการดำเนินงานในระยะยาว

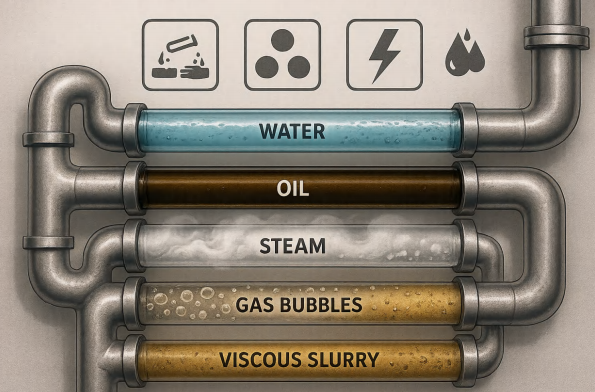

1.ระบุ Flow Media

การทำความเข้าใจสื่อกระบวนการเป็นรากฐานของการเลือกใดๆ

ตรวจสอบว่าสื่อการไหลคือ:

• ของเหลว , แก๊ส หรือ ไอน้ำ
• มีฤทธิ์กัดกร่อน , สื่อกระแสไฟฟ้า หรือ ไม่เป็นสื่อกระแสไฟฟ้า
• มัลติเฟส (ของแข็งของเหลว/ก๊าซ) หรือ เฟสเดียว
• หนืด , สะอาด หรือ มีสารแขวนลอย

การทราบคุณลักษณะเหล่านี้ส่งผลโดยตรงต่อหลักการวัดที่เป็นไปได้

ตัวอย่างเช่น แม่เหล็กไฟฟ้า เมตรต้องใช้ของเหลวที่เป็นสื่อกระแสไฟฟ้าในขณะที่ คอริออลิส มิเตอร์ทำงานได้ดีที่สุดกับของไหลเฟสเดียวที่สะอาด

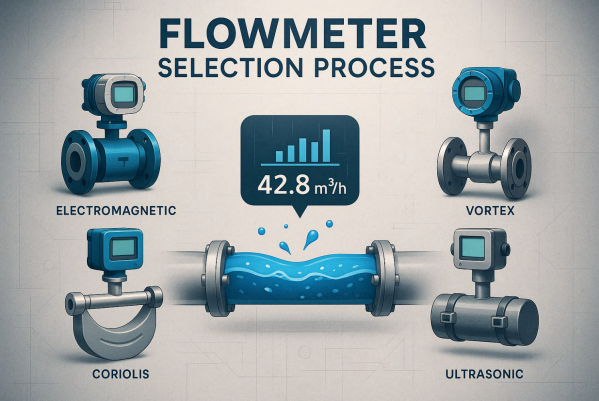

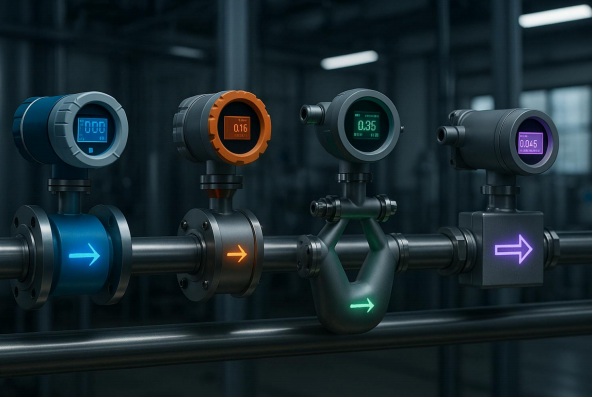

2.เลือกหลักการวัด

เมื่อกำหนดตัวกลางแล้ว ให้เลือกเทคโนโลยีการวัดที่เหมาะสมที่สุด:

• เครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้า (EMF) – สำหรับของเหลวนำไฟฟ้า น้ำ สารเคมี สารละลาย
• เครื่องวัดการไหลแบบวอร์เท็กซ์ – สำหรับไอน้ำ ก๊าซ และของเหลวที่มีโปรไฟล์การไหลคงที่
• คอริออลิส Mass Flowmeter – สำหรับการวัดการไหลของมวลและความหนาแน่นในของเหลวหรือก๊าซที่แม่นยำ
• อัลตราโซนิคโฟลว์มิเตอร์ – สำหรับท่อขนาดใหญ่หรือการติดตั้งที่ไม่รุกราน
• เครื่องวัดการไหลของมวลความร้อน – สำหรับก๊าซสะอาด
• เครื่องวัดการไหลแบบเครื่องกล (กังหัน, การเคลื่อนที่แบบบวก) – สำหรับการใช้งานที่เรียบง่ายและต้นทุนต่ำ

แต่ละหลักการก็มีข้อดีที่แตกต่างกันออกไป ความแม่นยำ , ค่าใช้จ่าย , ความซับซ้อนในการติดตั้ง และ การบำรุงรักษา . การจับคู่ที่เหมาะสมช่วยให้มั่นใจได้ถึงการทำงานในระยะยาวที่เชื่อถือได้

3.กำหนดความดันและอุณหภูมิในการทำงาน

ความดันและอุณหภูมิของกระบวนการเป็นตัวกำหนด:

• วัสดุเซ็นเซอร์ (สแตนเลส, ฮาสเตลลอย, ซับใน PTFE ฯลฯ )
• การเลือกซีลและปะเก็น
• อัตราการไหลของเครื่องวัดการไหล (คลาส PN/ANSI)
• ข้อกำหนดการชดเชยอุณหภูมิ

ตรวจสอบให้แน่ใจว่าพิกัดแรงดันและอุณหภูมิของอุปกรณ์ที่เลือกนั้นสูงกว่าสภาวะการทำงานสูงสุดของระบบเสมอ โดยมีระยะขอบด้านความปลอดภัยเป็นไปตามนั้น พีอีดี หรือ ASME มาตรฐาน

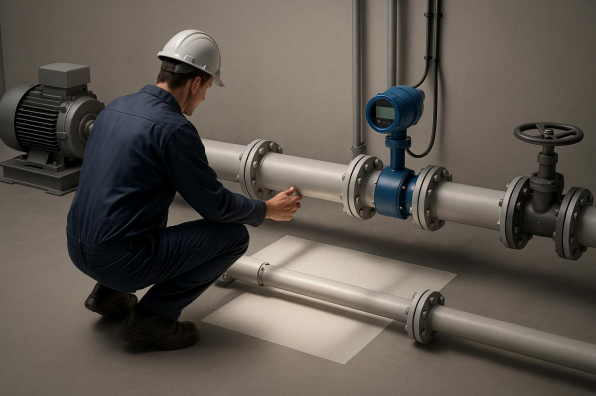

4.ประเมินท่อและเงื่อนไขการติดตั้ง

โฟลว์มิเตอร์จะทำงานได้ดีที่สุดเมื่อติดตั้งอย่างถูกต้อง พารามิเตอร์ที่สำคัญได้แก่:

• ขนาดท่อและการวางแนว (แนวนอน แนวตั้ง ท่อเต็ม)
• การวิ่งทางตรงต้นน้ำและปลายน้ำ เพื่อให้แน่ใจว่าโปรไฟล์การไหลมีเสถียรภาพ
• ตำแหน่งที่สัมพันธ์กับวาล์ว ปั๊ม หรือข้อศอก เพื่อลดความวุ่นวาย
• พื้นที่ติดตั้งและการเข้าถึง สำหรับการเดินสายไฟ การสอบเทียบ และการบำรุงรักษา
• พาวเวอร์ซัพพลาย (เอซี/ดีซี) และ ตัวเลือกสัญญาณเอาท์พุต (4–20 mA, พัลส์, Modbus, HART ฯลฯ)
• การป้องกันทางเข้า (IP65, IP67, IP68)
• การจำแนกประเภทพื้นที่อันตราย (เช่น ia, ex d ฯลฯ)

รูปแบบการติดตั้งที่วางแผนไว้อย่างดีจะป้องกันข้อผิดพลาดในการวัดที่เกิดจากสภาพการไหลที่ไม่ดีหรือการรบกวนทางไฟฟ้า

5.กำหนดช่วงการไหลและข้อกำหนดความแม่นยำ

การกำหนด อัตราการไหลของการดำเนินงาน และ ความแม่นยำที่ต้องการ เป็นสิ่งสำคัญ

ระบุ:

• อัตราการไหลขั้นต่ำ ปกติ และสูงสุด
• ช่วงความผันผวนของกระบวนการที่คาดหวัง
• ความแม่นยำหรือความสามารถในการทำซ้ำที่ต้องการ (เช่น ±0.1%, ±0.2%, ±0.5% ±1.0%)

ขนาดมิเตอร์ที่ถูกต้องช่วยให้มั่นใจว่าการไหลยังคงอยู่ในระดับที่เหมาะสมที่สุด ช่วงการวัด (โซนความเสถียรของหมายเลข Reynolds) หลีกเลี่ยงความไม่ถูกต้องของการไหลต่ำหรือความอิ่มตัวเกินช่วง

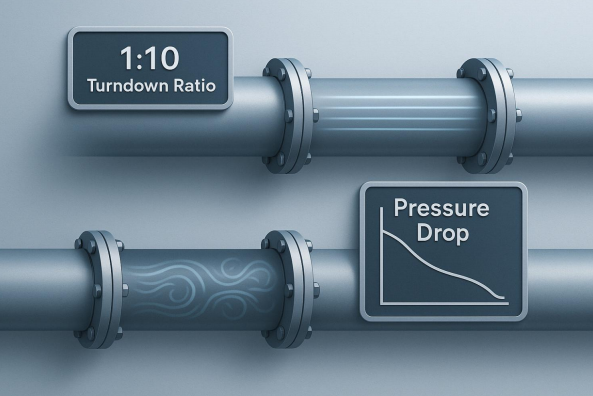

6.ประเมินอัตราส่วนเทิร์นดาวน์และการสูญเสียแรงดัน

• อัตราส่วนเทิร์นดาวน์ อธิบายความยืดหยุ่นของช่วงการวัด (เช่น 1:10, 1:20)
  อัตราส่วนการหมุนกลับที่สูงขึ้นช่วยให้สามารถปรับตัวให้เข้ากับสภาพการไหลที่แตกต่างกันได้ดีขึ้น
• การสูญเสียความดัน ต้องถูกย่อให้เล็กสุดเพื่อหลีกเลี่ยงความไร้ประสิทธิภาพของกระบวนการ
  เทคโนโลยีบางอย่างเช่น คอริออลิส และ กระแสน้ำวน อาจทำให้แรงดันลดลง — ตรวจสอบเสมอว่ากระบวนการสามารถทนได้หรือไม่

7.การพิจารณาด้านงบประมาณและวงจรชีวิต

แม้ว่าต้นทุนอุปกรณ์เริ่มต้นจะมีความสำคัญ แต่ ต้นทุนการเป็นเจ้าของทั้งหมด (TCO) ควรได้รับการพิจารณา:

• ราคาซื้อเทียบกับความถูกต้องและความน่าเชื่อถือ
• ความถี่ในการสอบเทียบและการบำรุงรักษา
• ความพร้อมของอะไหล่
• การใช้พลังงานและต้นทุนการหยุดทำงาน

สำหรับโครงการขนาดใหญ่ที่สมดุล ประสิทธิภาพการทำงาน , อายุยืนยาว และ งบประมาณ รับประกันมูลค่าทางเศรษฐกิจตลอดวงจรชีวิตผลิตภัณฑ์

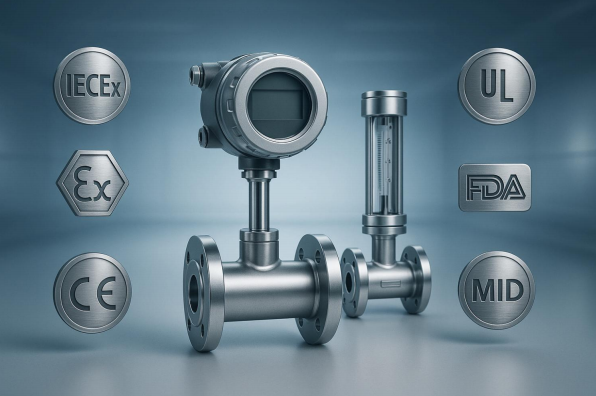

8.ข้อกำหนดการรับรองและการปฏิบัติตามข้อกำหนด

เครื่องวัดอัตราการไหลจะต้องเป็นไปตามมาตรฐานและข้อบังคับสากลที่เกี่ยวข้อง ขึ้นอยู่กับการใช้งานและปลายทางการส่งออก:

• ความปลอดภัยและป้องกันการระเบิด: IECEx, ATEX, UL
• การปฏิบัติตามข้อกำหนดทางไฟฟ้า: CE-EMC, CE-LVD
• อุปกรณ์แรงดัน: CE-PED, ASME
• อาหารและยา: อย., 3A, EHEDG
• มาตรวิทยาการค้าและกฎหมาย: MID (คำสั่งเกี่ยวกับเครื่องมือวัด)

การรับรองที่เหมาะสมรับประกันว่าเครื่องมือจะตรงตามมาตรฐานความปลอดภัยและประสิทธิภาพระดับโลก

บทสรุป

กระบวนการคัดเลือกอย่างเป็นระบบไม่เพียงแต่รับประกันความเข้ากันได้ทางเทคนิคเท่านั้น แต่ยังรับประกันความเสถียรในระยะยาวและการปฏิบัติตามกฎระเบียบอีกด้วย

โดยทำความเข้าใจกับ ปานกลาง , หลักการวัด , เงื่อนไขการติดตั้ง และ ความต้องการการรับรอง วิศวกรและผู้เชี่ยวชาญด้านการจัดซื้อสามารถบรรลุผลลัพธ์ที่ดีที่สุด — ลดความเสี่ยงและเพิ่มประสิทธิภาพสูงสุด

ณ VNER เทคโนโลยีอิเล็กทรอนิกส์ จำกัด เราผสมผสานประสบการณ์ภาคสนามหลายทศวรรษเข้ากับเทคโนโลยีการวัดการไหลขั้นสูง เพื่อช่วยให้พันธมิตรของเราเลือกโซลูชันที่เหมาะสมที่สุดสำหรับการใช้งานของพวกเขา — จาก การบำบัดน้ำ และ ปิโตรเคมี พืช ถึง น้ำมันและก๊าซ และ อุตสาหกรรมโพลีซิลิคอน

ประพันธ์โดย ชอว์น เฉา

ผู้อำนวยการฝ่ายการค้าระหว่างประเทศ

VNER Electronic Technology LTD
