เครื่องวัดอัตราการไหลแบบอัลตราโซนิคแบบหนีบ VNFT

VNFT211 เครื่องวัดอัตราการไหลแบบอัลตราโซนิกแบบหนีบ โซลูชันขนาดท่อขนาดเล็ก (DN15–DN65)

เครื่องวัดอัตราการไหลแบบอัลตราโซนิก VNFT211 ทำงานตามหลักการวัดแบบอัลตราโซนิกเวลาขนส่ง ทรานสดิวเซอร์อัลตราโซนิคแบบหนีบภายนอกสองตัวติดตั้งอยู่ที่พื้นผิวด้านนอกของท่อ โดยการส่งและรับสัญญาณอัลตราโซนิกต้นน้ำและปลายน้ำผ่านผนังท่อและตัวกลางของเหลว เครื่องมือจะคำนวณความแตกต่างของเวลาที่เกิดจากความเร็วการไหลของของไหล

ส่วนต่างของเวลานี้เป็นสัดส่วนโดยตรงกับอัตราการไหล ช่วยให้วัดการไหลได้อย่างแม่นยำโดยไม่ต้องสัมผัสโดยตรงกับตัวกลางในกระบวนการ

เนื่องจากเป็นโซลูชันการวัดที่ไม่รบกวน VNFT211 จึงขจัดการสูญเสียแรงดัน หลีกเลี่ยงความเสี่ยงในการปนเปื้อน และรับประกันการทำงานของระบบอย่างต่อเนื่อง

การออกแบบแคลมป์ออนที่ไม่ก้าวก่าย

• การติดตั้งแบบหนีบภายนอกโดยไม่ต้องตัดท่อหรือหยุดกระบวนการ
• ไม่ต้องสัมผัสกับตัวกลางของเหลว ขจัดการสูญเสียแรงดันและความเสี่ยงในการปนเปื้อน
• เหมาะสำหรับโครงการปรับปรุงและระบบปฏิบัติการต่อเนื่อง

การติดตั้งที่รวดเร็วและใช้งานง่าย

• การติดตั้งและการว่าจ้างสามารถทำได้ภายในไม่กี่นาที
• ไม่ต้องใช้เครื่องมือพิเศษหรือดัดแปลงไปป์ไลน์
• ลดต้นทุนแรงงานและการหยุดทำงานลงอย่างมาก

การกำหนดค่าที่ยืดหยุ่นและความเข้ากันได้ในวงกว้าง

• ชุดเซ็นเซอร์อเนกประสงค์หนึ่งชุดรองรับท่อทุกขนาดภายในช่วงการวัด
• ใช้งานได้กับท่อโลหะและท่อพลาสติกแข็ง (PVC, PP, PVDF)
• เหมาะสำหรับท่อ DN15–DN65

จอแสดงผลที่ชัดเจนและให้ข้อมูล

• จอ LCD ความละเอียดสูง 256 × 128
• แสดงอัตราการไหล การไหลสะสม ข้อมูลสถานะ และการเตือน
• การอ่านค่าการไหลสามารถตรวจสอบได้โดยตรงที่ไซต์งาน

ความสามารถในการวัดพลังงาน (อุปกรณ์เสริม)

• สามารถกำหนดค่าเป็นเครื่องวัดพลังงานความเย็น/ความร้อนแบบอัลตราโซนิก (บีทียูมิเตอร์)
• รองรับการติดตามและการจัดการการใช้พลังงาน
• เหมาะสำหรับงาน HVAC น้ำเย็น และงานทำความร้อน

การสื่อสารและผลผลิตทางอุตสาหกรรม

• เอาต์พุตอนาล็อกมาตรฐาน 4–20 mA
• การสื่อสาร Modbus RS485 สำหรับการใช้งานร่วมกับระบบ PLC และ DCS
• เอาต์พุตพัลส์เสริม (OCT) และเอาต์พุตแจ้งเตือนรีเลย์
• ช่วยให้สามารถติดตามระยะไกล การเก็บข้อมูล และการวิเคราะห์ประสิทธิภาพได้

ประสิทธิภาพทางอุตสาหกรรมที่เชื่อถือได้

• ค่าตัดความเร็วต่ำจากโรงงานที่ 0.08 ม./วินาที เพื่อหลีกเลี่ยงการอ่านค่าผิดพลาด
• เวลาตอบสนองที่รวดเร็วปรับได้ตั้งแต่ 0.5 ถึง 60 วินาที
• การจัดเก็บข้อมูลระยะยาวพร้อมการสำรองข้อมูล EEPROM (มากกว่า 10 ปี)
• ออกแบบมาเพื่อการทำงานที่มั่นคงในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

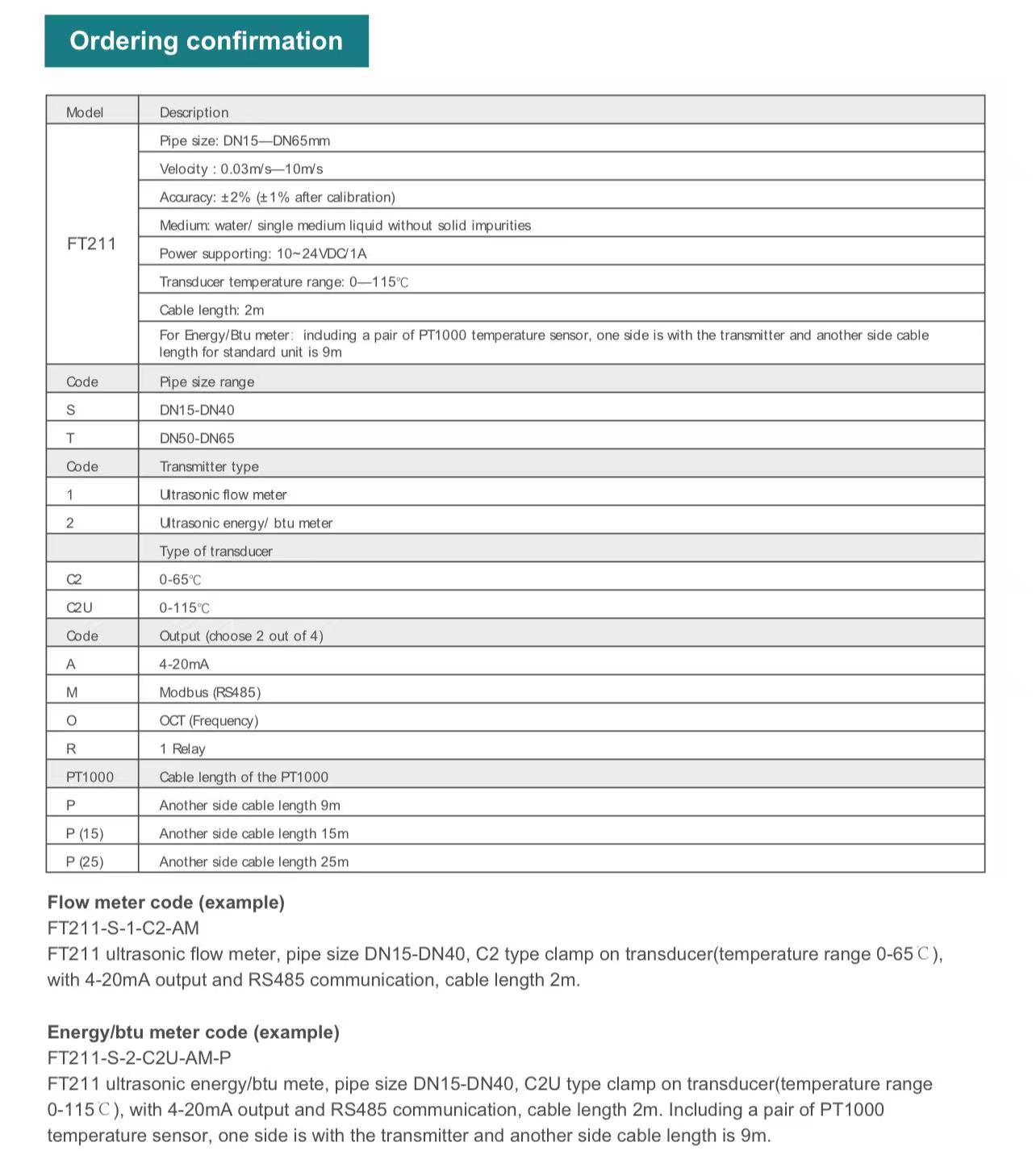

ช่วงขนาดท่อ : DN15 – DN65

วัสดุท่อ : ท่อโลหะ / ท่อพลาสติกแข็ง (PVC, PP, PVDF)

ประเภทของเหลว : น้ำและของเหลวเฟสเดียวอื่น ๆ (ไม่มีอนุภาคของแข็งหรือสิ่งเจือปน)

อุณหภูมิ ช่วง: 0 ถึง 115 °C (ไม่มีการแช่แข็งที่พื้นผิว)

ความแม่นยำ : ±2% (±1% หลังการสอบเทียบ)

เวลาตอบสนอง : 0.5 – 60 วินาที (ปรับได้)

จอแสดงผล : จอแอลซีดี 256 × 128

พาวเวอร์ซัพพลาย : 10–24 VDC, การสิ้นเปลืองพลังงาน < 3 W

เอาท์พุทและการสื่อสาร:

• 4–20 มิลลิแอมป์
• โมดบัส RS485
• อุปกรณ์เสริม: พัลส์เอาท์พุต (OCT), สัญญาณเตือนรีเลย์

การป้องกันและความน่าเชื่อถือ

• สิ่งที่แนบมา: IP65
• การป้องกันการเชื่อมต่อไฟย้อนกลับ
• ป้องกันไฟกระชากและไฟฟ้าลัดวงจร
• ความต้านทานการสั่นสะเทือน: 10–55 เฮิรตซ์, 1.5 มม
• ความต้านทานต่อแรงกระแทก: 100 ม./วินาที², 16 ms

สภาพแวดล้อม

• อุณหภูมิแวดล้อม: –10 ถึง 60 °C
• ความชื้นสัมพัทธ์: 35–85% RH (ไม่ควบแน่น)
• วัสดุตัวเรือน: อลูมิเนียมและพลาสติกเกรดอุตสาหกรรม

• ระบบประปาและจำหน่ายน้ำ
• HVAC น้ำเย็นและวงจรทำความร้อน
• การตรวจสอบการใช้พลังงาน
• การตรวจวัดน้ำในกระบวนการอุตสาหกรรม
• โครงการปรับปรุงที่มีพื้นที่ติดตั้งจำกัด

ชุดติดตั้งเพิ่มเติมการวัดการไหลของท่อที่มีอยู่

VNFT211 เหมาะอย่างยิ่งสำหรับการอัพเกรดการวัดการไหลในระบบที่มีอยู่ ซึ่งไม่อนุญาตให้มีการปรับเปลี่ยนไปป์ไลน์หรือต้องลดเวลาหยุดทำงานให้เหลือน้อยที่สุด
การออกแบบแบบหนีบช่วยให้ติดตั้งได้อย่างรวดเร็วโดยไม่ต้องตัดท่อหรือขัดขวางการทำงาน ทำให้เหมาะสำหรับ:

• ท่อส่งน้ำในกระบวนการอุตสาหกรรม
• ระบบสาธารณูปโภคและน้ำในอาคาร
• การตรวจสอบการไหลชั่วคราวและการตรวจสอบประสิทธิภาพ

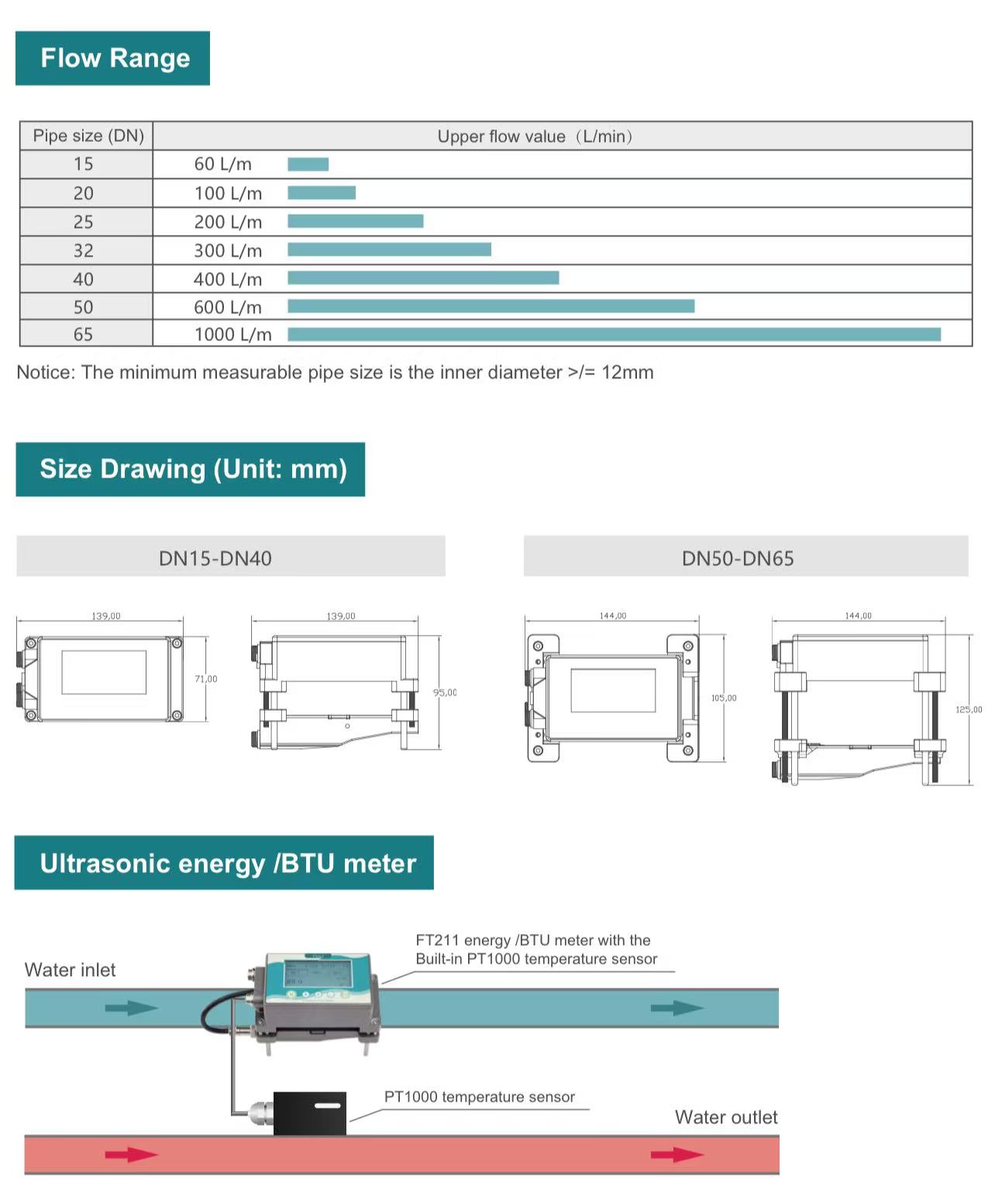

การตรวจสอบพลังงานความเย็นและความร้อนของ HVAC

เมื่อกำหนดค่าเป็นเครื่องวัดพลังงานอัลตราโซนิก (BTU) สามารถใช้ VNFT211 ในระบบน้ำเย็นและระบบทำความร้อนเพื่อตรวจสอบการใช้พลังงานความร้อน

การใช้งานทั่วไป ได้แก่:

• การตรวจสอบการไหลของทางเข้าและทางออกของเครื่องทำความเย็น
• ระบบกระจายพลังงานความร้อนและความเย็น
• การวิเคราะห์ประสิทธิภาพพลังงานและการจัดสรรต้นทุน

การวัดการไหลของท่อเส้นผ่านศูนย์กลางเล็ก (DN15–DN65)

ออกแบบมาโดยเฉพาะสำหรับท่อขนาดเล็ก VNFT211 ให้ประสิทธิภาพการตรวจวัดที่เชื่อถือได้ในเครือข่ายท่อขนาดเล็ก เช่น:

• อุปกรณ์ลื่นไถลและระบบบรรจุภัณฑ์
• การติดตั้งในห้องปฏิบัติการและระดับนำร่อง
• บริการอาคารและสาขาสาธารณูปโภค

ระบบประปาและจำหน่ายน้ำ

VNFT211 ให้การตรวจสอบการไหลที่เสถียรสำหรับการใช้งานน้ำสะอาดโดยไม่สูญเสียแรงดัน รองรับ:

• ความสมดุลของน้ำประปา
• การตรวจจับการรั่วไหลและการวิเคราะห์การไหลที่ผิดปกติ
• การเพิ่มประสิทธิภาพระบบและการปรับปรุงประสิทธิภาพการดำเนินงาน

การวัดและการทดสอบวินิจฉัยชั่วคราว

เนื่องจากการติดตั้งที่รวดเร็วและพกพาสะดวก VNFT211 จึงเหมาะอย่างยิ่งสำหรับงานตรวจวัดระยะสั้น ซึ่งรวมถึง:

• การทดสอบการใช้งานและการตรวจสอบระบบ
• การทดสอบเปรียบเทียบระหว่างเครื่องวัดการไหล
• การแก้ไขปัญหาความผิดปกติของโฟลว์โดยไม่ต้องติดตั้งถาวร

บูรณาการระบบอัตโนมัติและระบบควบคุม

ด้วยเอาต์พุตมาตรฐาน 4–20 mA และการสื่อสาร Modbus RS485 ทำให้สามารถรวม VNFT211 เข้ากับระบบอัตโนมัติได้อย่างราบรื่นสำหรับ:

• การเก็บข้อมูลการไหลของ PLC และ DCS
• การตรวจสอบห้องควบคุมกลาง
• การบันทึกข้อมูล การรายงาน และการเพิ่มประสิทธิภาพกระบวนการ
